差壓流量計 / 孔板流量計 / 平衡流量計 / V錐流量計 |
|
|
孔板流量計---蒸汽/熱風(﹥300度)、焦?fàn)t煤氣、
技術咨詢：0510-83118288 82026888 |
| |
產品概述：
孔板流量計有悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，精度高。有豐富的設計制造和應用經驗。標準化程度高，線性好，可不必進行實流標定?？装辶髁坑嬘锌煽康膶嶒灁?shù)據和完善的國際、國家標準GB2624-93。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用最廣泛的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的75%-85%之間。它在蒸汽鍋爐、石油、化工、鋼鐵、電力、水利、造紙、制藥、食品和化纖等行業中被廣泛使用。 |
原理及結構：
充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。 |
|
| |
|
|
|
|
|
|
|
|

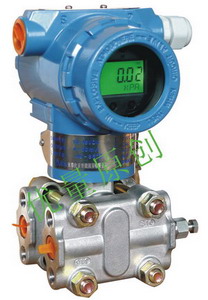

液晶智能差壓變送器 |

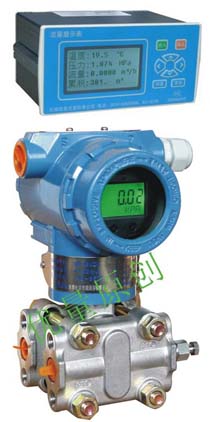

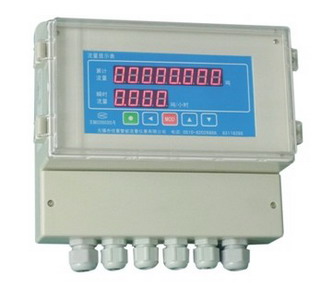

液晶顯示表 |

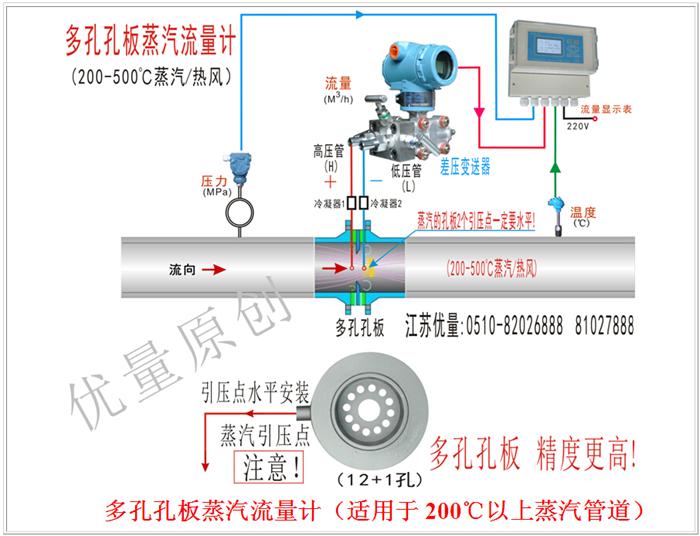

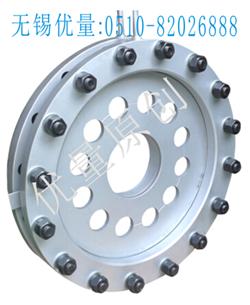

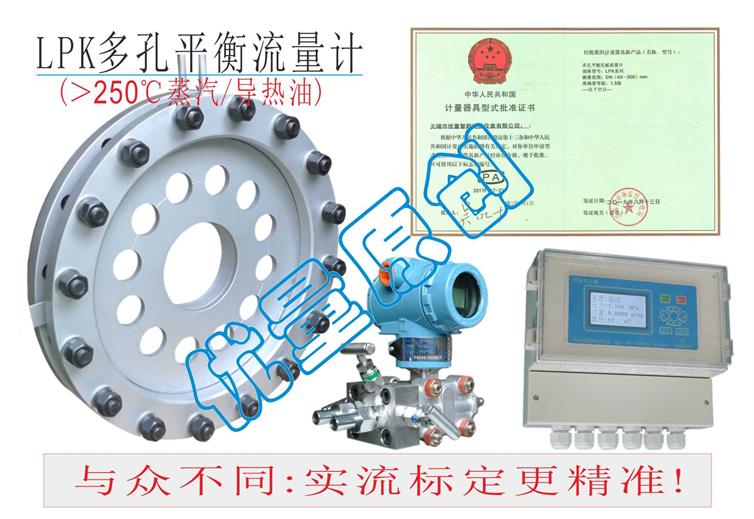

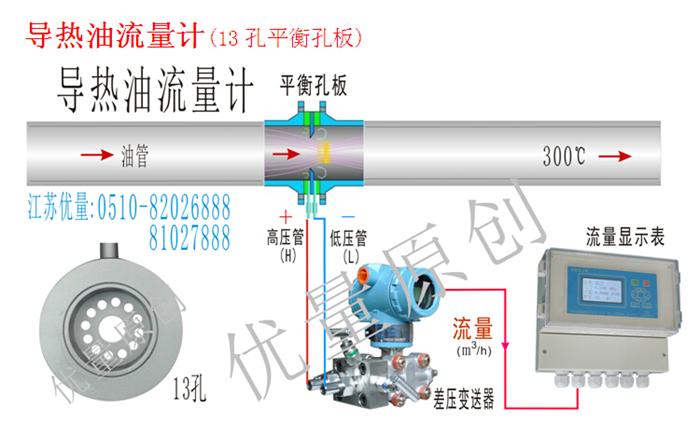

12+1多孔孔板，精度更高 |
|
|
| |
主要技術參數
▲公稱通徑： DN20 – DN1000
▲依據國家標準GB/T2624-93進行設計制造
▲依據國家檢定規程JJG 640-94進行出廠檢定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范圍： ≥ 1:15
▲公稱壓力： 0.6、1.0、1.6、2.5、4.0 （MPa）
▲被測介質：飽和蒸氣、過熱蒸氣、水、空氣、天然氣
▲被測介質溫度：-10℃~+450℃
▲供電電源：智能流量積算儀220VAC
▲輸出信號： 4-20mA DC或RS485通訊
▲防爆性能：本安型ibIICT5
|
DN1000mm
|
|
安裝
▲可水平、垂直安裝，應保證管內充滿液體。
▲孔板流量計前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。 |
訂貨時請詳細提供以下數據：
（1）被測介質名稱（2）最大、常用、最小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度（水，蒸汽，常用氣體可以不提供）
（5）管道材質、內徑、外徑
|
|
| |
您的流量計,準嗎？
國家認可制造資質,代辦第三方測試檢定，流量計放心! |
| |
|
|
江蘇省質量技術監督局 發證 |
江蘇省計量科學研究院 發證 |
|

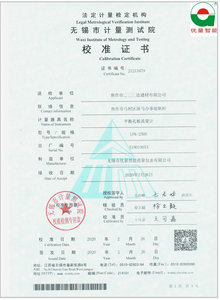

電磁流量計/ 無錫市計量測試中心頒發/ 校準證書、檢定證書 |
|
| |

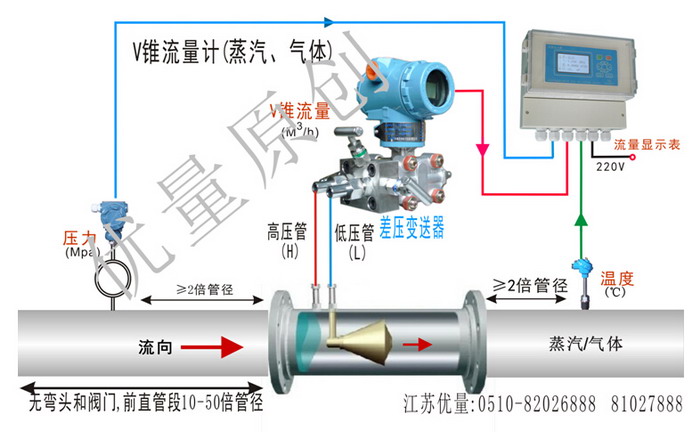

V 錐 流 量 計 ---蒸汽/熱風(﹥300度)、焦?fàn)t煤氣、氫氣
技術咨詢：0510-83118288 82026888 |
| |
產品簡介
V錐傳感器的開發成功是差壓式流量測量的質的飛躍。它采用在管道中心線安裝一個特制的流線型錐形體來節流，在錐體前方的高速穩流區取正壓PH和在錐體尾部的管道中心穩流區取負壓PL,在雷諾數8×103～5×106的范圍內，流量與差壓的平方根成正比。 |
|
| |
產品特點
1、 安裝要求低：前0-3D直管段、后0-1D直管段，
2、 量程比寬：通常為10∶1，選擇合適的參數最高可做到50∶1
3、 壓損?。和瑯拥摩轮?，壓損是孔板1/3～1/5
4、 耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損
5、 不堵塞、不粘附：錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留
6、 長期穩定性好：β值可長期不變，并保證長期精確測量
7、 精度高：±0.5%
8、 重復性好：優于0.1%
9、 信號穩定："信號波動"是孔板的1/10
10、 β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍
11、 管徑范圍寬：管徑尺寸從15mm到2000mm
12、 可測高溫、高壓介質：工作溫度最高850℃,最大壓力40MPa。
13、 可測臟污介質（焦?fàn)t煤氣、高爐煤氣、原料油、渣油等）
14、 可測氣液兩相介質（濕氣、冷凝水等）
|
|
|
| |
測量原理
V錐流量計是由V錐傳感器和差壓變送器組合而成的一種差壓式流量計，可精確測量寬雷諾數范圍內各種介質的流量。
其測量理論是：由于實際流體都具有粘性，不是理想流體，當其在管道中流動時，在充分發展管內流動的前提下，具有層流和紊流兩種流動狀態。根據連續流動的流體能量守恒原理和伯努力方程：對于以層流狀態流動的流體，其流速分布是以管道中心線為對稱的一個拋物面，流體通過一定管道的壓力降與流量成正比；對于紊流狀態流動的流體，其流速分布是以管道中心線為對稱的一個指數曲面，流體通過一定管道的壓力降與流量的平方成正比。

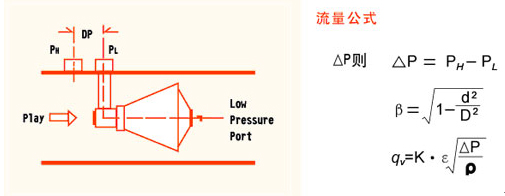

V錐傳感器是在測量管中安裝與管道中心線同軸的V錐體。該傳感器的測量管和V錐體是經過設計、精密加工的。流體在測量管內流經V錐體時，在V錐體前重新形成流態局部收縮，流速增大，靜壓下降，在V錐體前后產生壓差△P。在上游管壁（流體收縮前）處測得高壓（靜壓）PH，在V錐體朝下游端面的中心軸處開取壓口取得低壓PL（靜壓），如下圖所示: |
|
| |
|
其中：β——等效直徑比
ρ——流體工況條件下的密度
D——管道內徑
K——K系數(與節流件形式(流束收縮系數)、直徑比、取壓方式、雷諾數及管道粗糙度等有關系）
d——V錐節流元件的最大橫截面處的直徑
ε——?dú)怏w膨脹系數(對于不可壓縮液體，ε=1)
qv——體積流量 |
|
適用介質 |
|
1、氣體 |
|
煤氣：焦?fàn)t煤氣、高爐煤氣、城市煤氣 |
天然氣：包括含濕量５％以上的天然氣 |
各種碳?xì)浠衔餁怏w：烷烴類，烯烴類等氣體 |
各種氣體制造：氫、氦、氬、氧、氮?dú)獾? |
腐蝕性氣體：濕的氯化物氣體等 |
空氣：包括含水，含塵埃的空氣、壓縮空氣等 |
煙道氣：各種鍋爐、加熱爐排放的煙道氣 |
|
２、蒸汽 |
|
飽和蒸汽、過熱蒸汽 |
|
３、液體 |
|
油類：原油、燃料油、含水乳化油、柴油等 |
水：原水、飲用水、生產水、污水等 |
各種水溶液：酸、堿、鹽水溶液等 |
有機物化學品：甲醇、乙二醇、二甲苯等 |
4、特殊液體 |
|
油＋HC氣＋沙 |
加氣的水：H2O+N2+空氣；H2O+CO2等 |
|
| |
|
| |
產品類型
連接方式：法蘭（平焊和對焊）
口徑：15mm－2000mm
取壓方式：承插焊,法蘭,螺紋
壓力：0－40MPa
溫度：-40－850℃
材質：304不銹鋼、316L不銹鋼、20#碳鋼（詳見選型表）
應用：液體,氣體,蒸汽
適用介質：廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量，幾乎適用于所有氣體、液體介質。
|
|
|
| |
選型需要的工藝參數
1. 流體名稱
2. 管道內外徑
3. 選用V錐流量傳感器的型式
4. 刻度流量單位(kg/h，t/h，m3/h，Nm3/h)
5. 常用流量、最小流量、最大流量
a. 在工作狀態下
b. 在標準狀態下（介質為氣體時應該說明流量的標準狀態）
6. 工作壓力(MPa)
7. 流體溫度(℃)：最高、最低、常用的溫度
8. 流體密度(kg/m3)
a. 在工作狀態下
b. 在標準狀態下（介質為氣體時應該說明密度值的狀態）
9. 流體粘度(Pa·s)
10. 相對濕度
11. 氣體成分：容積百分比(用于二種以上的混合氣體)
12. 傳感器的安裝方式
a. 水平
b. 自下而上
13. 管道法蘭
a. 按法蘭標準規范,代號為提供法蘭標準及型號
b. 乙方設計提供法蘭圖紙 |
備注：
·測量水和水蒸汽須提供(1)、(2)、(4)、(5)、(6)、(7)、(12)
·測量一般氣體須提供(1)～(13)
·測量一般溶液及油類須提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(12)、(13)
·各項數據必須填寫工藝設計的一個具體數值，請勿填寫由大約多少的某一段范圍。 |
注意！
由于V錐流量計的選型需要專業計算，所以請根據以上要求向我們提供詳細的技術數據，我們將向您提供最優的解決方案。 |
|
|
| |
| |
|
|
