電磁流量計-----無錫優量儀表之旗艦產品 |
|
中華人民共和國計量器具生產許可證 蘇制 02000305號?
電磁流量計執行標準: JB/T9248-1999 |
|

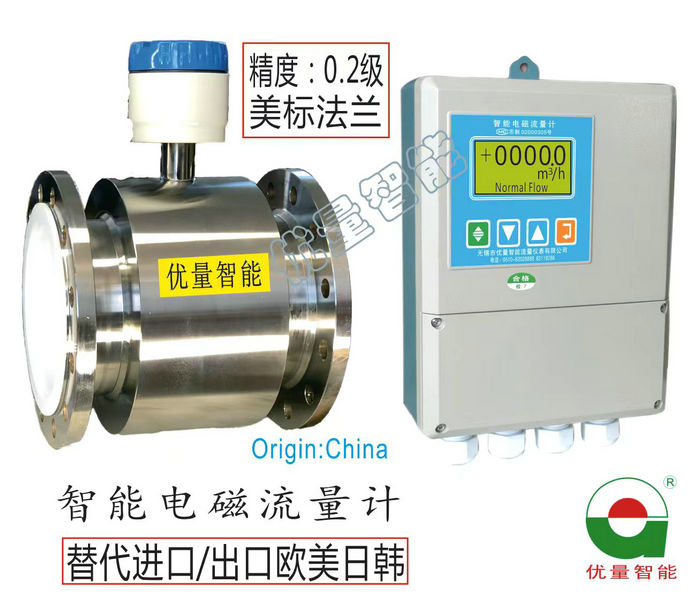

智能電磁流量計（具有國家認可的電磁流量計制造資質，中國具有影響力的電磁流量計廠家之一） |
|
|
|
水泥管插入流量計DN600/DN800（農田） |
|
| |
|
| |
精品級電磁流量計，每套帶第三方權威檢測證書；優量流量計，就是不一樣
無錫優量 高精度流量計 免費咨詢:0510-82026888 83118288 |
Φ80mm精品級電磁流量計
防偽圖片不得使用,否則法律責任自負 |
|
優量流量計,就是不一樣
證書不得轉貼
|
 |
通過無錫市計量測試中心第三方權威部門嚴格測試,并出具單臺檢測證書和檢測費用發票.
訂貨周期:3天,電話:0510-82026888 83118288 85051088 傳真:0510-85620996 83111131 |
|
| |

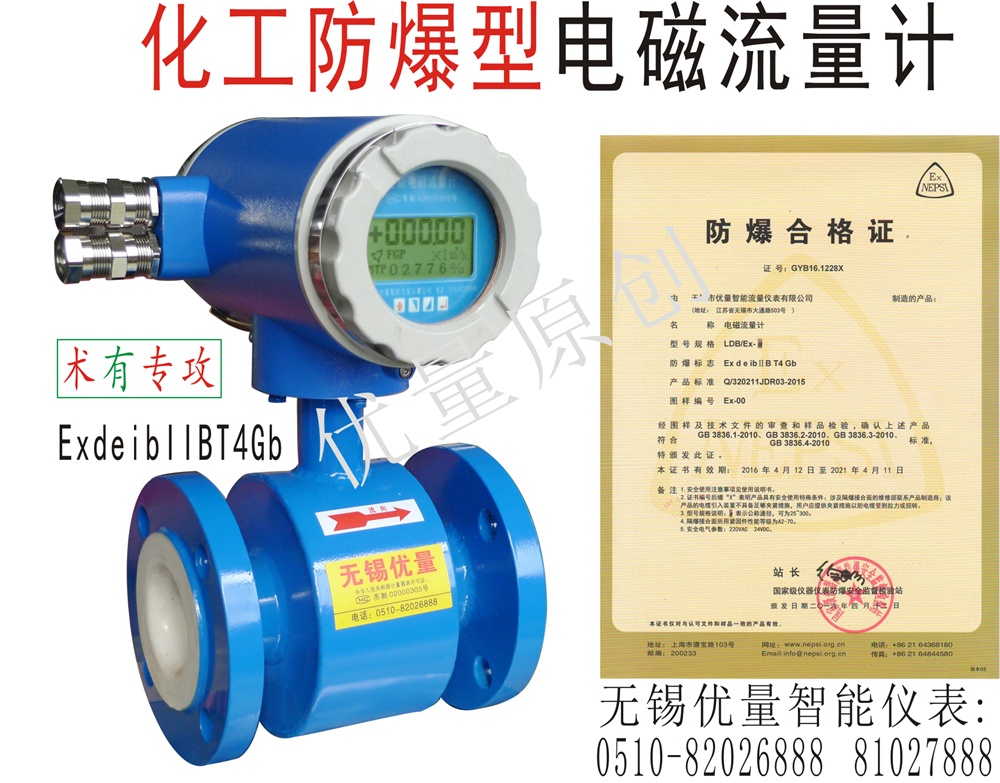

防爆型電磁流量計
防偽圖片不得使用,否則法律責任自負 |
|
|
|
|
| |
您的電磁流量計，準嗎？
國家認可制造資質,代辦第三方測試檢定，流量計放心! |
無錫優量，具備國家認可的生產資質，計量器具生產許可證：蘇制02000305號 |
| 購買時, 直接來電：0510-82026888，83118288 技術咨詢，謹防假冒，杜絕偽劣 |
|
|
江蘇省質量技術監督局 發證 |
江蘇省計量科學研究院 發證 |
|

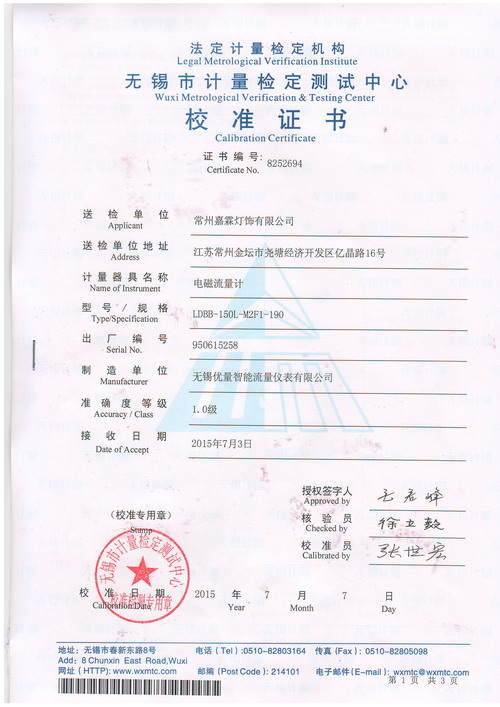

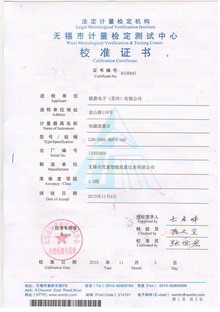

電磁流量計/ 無錫市計量測試中心頒發/ 校準證書、檢定證書 |
|
| |
優量電磁流量計，共16類 |

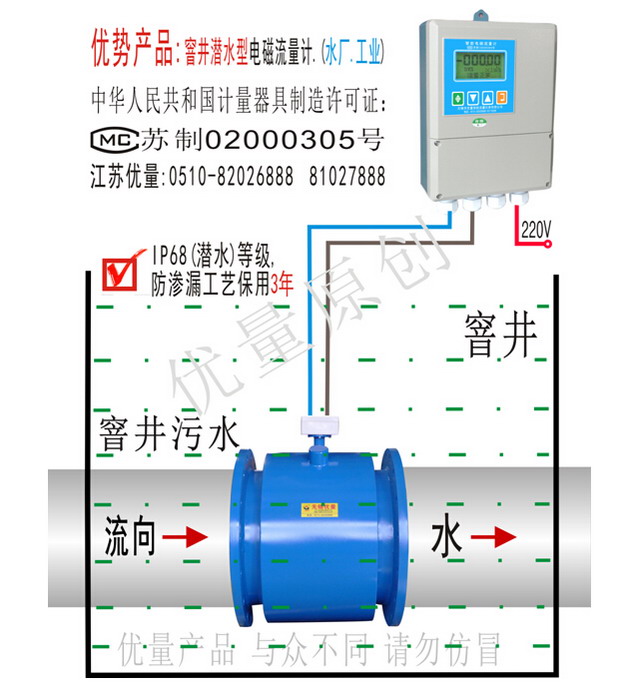

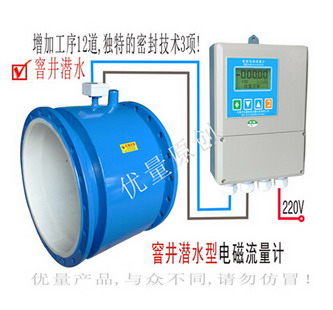

窨井潛水型電磁流量計 |
防爆型電磁流量計 |
酸堿防腐型電磁流量計 |
不銹鋼電磁流量計 |
高壓型電磁流量計 |
自流型電磁流量計 |
北方供暖型電磁流量計 |
插入式電磁流量計 |
熱水型電磁流量計 |
衛生型電磁流量計 |
分體型電磁流量計 |
深井型電磁流量計 |
一體型電磁流量計 |
窨井型電磁流量計 |
快速反應型電磁流量計 |
非標類電磁流量計 |
|
| |

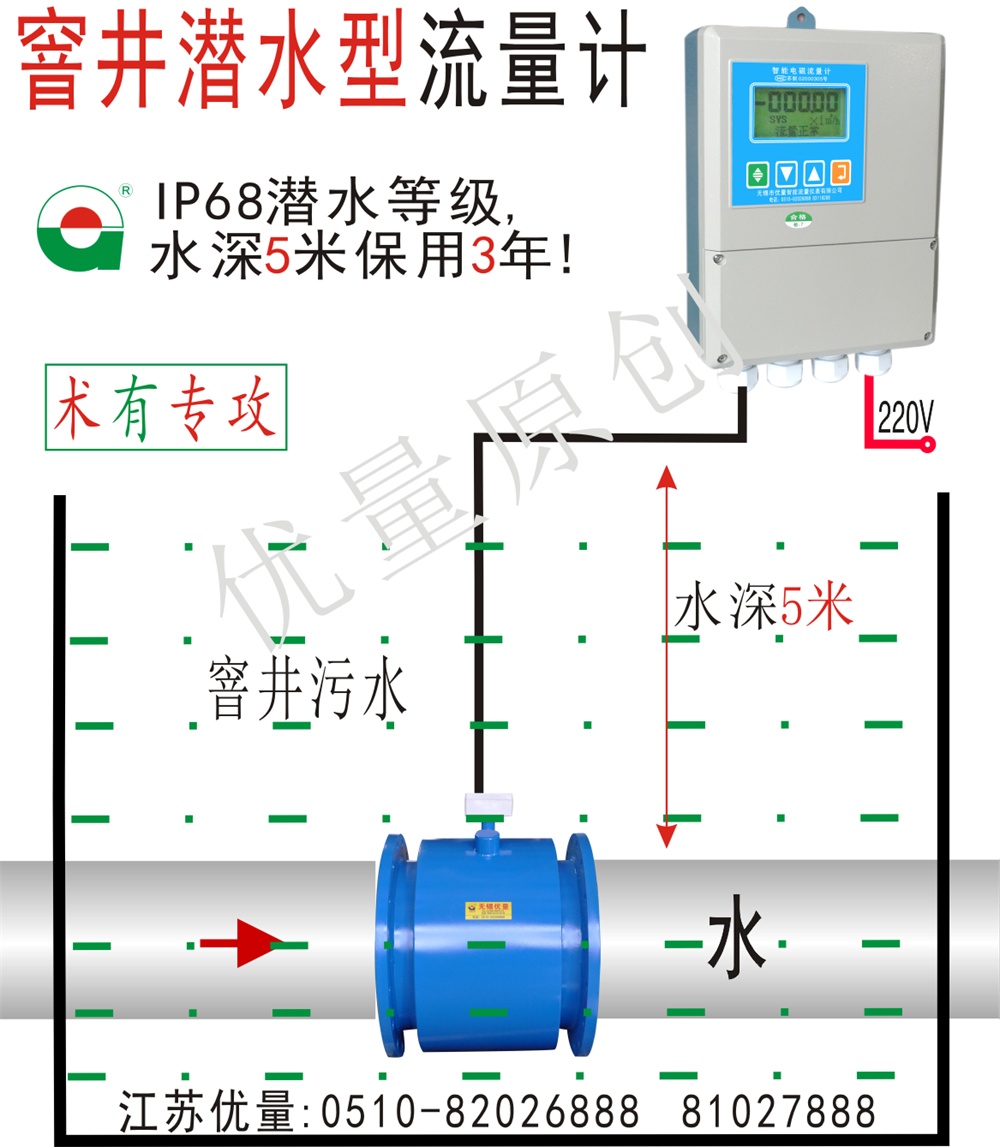

窨井潛水型電磁流量計 |
自流型電磁流量計/Φ100mm |
酸堿防腐型電磁流量計 |
優點:
1、傳感器適用于惡劣環境的窨井
2、防漏密封技術，表面防酸防水
3、四氟內襯，化工污水也適用
4、雜物、纖維不影響測量
5、精度高，質量穩定可靠 |
優點:
1、磁場強度增加5倍
2、擅長測量超低流速流量
3、輸入阻抗高達15兆歐姆
4、內置大型磁鋼
5、大電流勵磁 |
優點:
1、四電極機構安全接地
2、哈氏C合金電極
3、四氟內襯耐強酸強堿
4、不銹鋼外殼延長壽命
5、密度換算功能，輕易算質量 |
不銹鋼電磁流量計 |

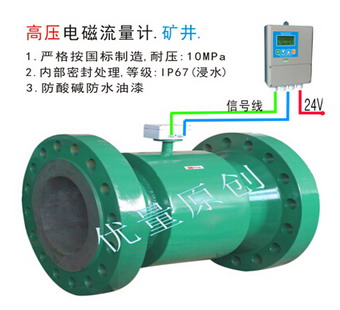

高壓型電磁流量計
Φ150mm、6.4MPa
|

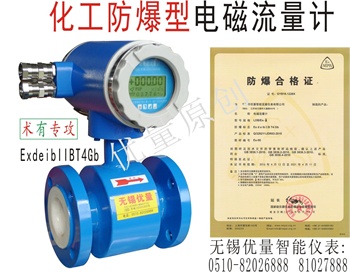

防爆型電磁流量計
防爆：ExdeibIIBT4Gb |
優點:
1、適用防腐衛生場合
2、防護等級：IP65
3、全密封灌膠工藝,點滴不漏 |
優點:
1、耐高壓達6.4MPa
2、選用超厚內襯管
3、采用雙面焊接技術
|
優點:
1、防爆：ExdeibIIBT4Gb
2、耐外置按鍵操作方便
3、反應靈敏,零點穩定 |
|
衛生級電磁流量計 |
|
優點:
1、防爆：ExdeiIIBT4Gb
2、反應釜定量加料、灌裝 |
優點:
1、衛生級氟材料內襯
2、精度高，無死角。
|

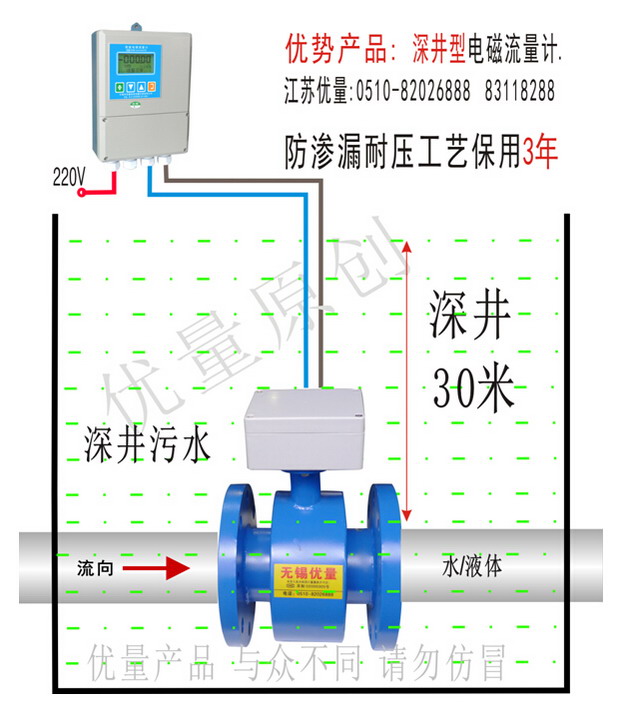

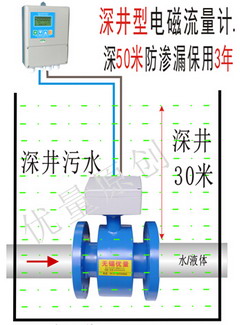

50米深井型電磁流量計 |
|

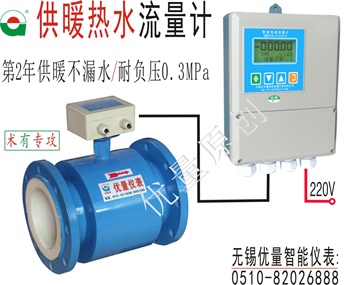

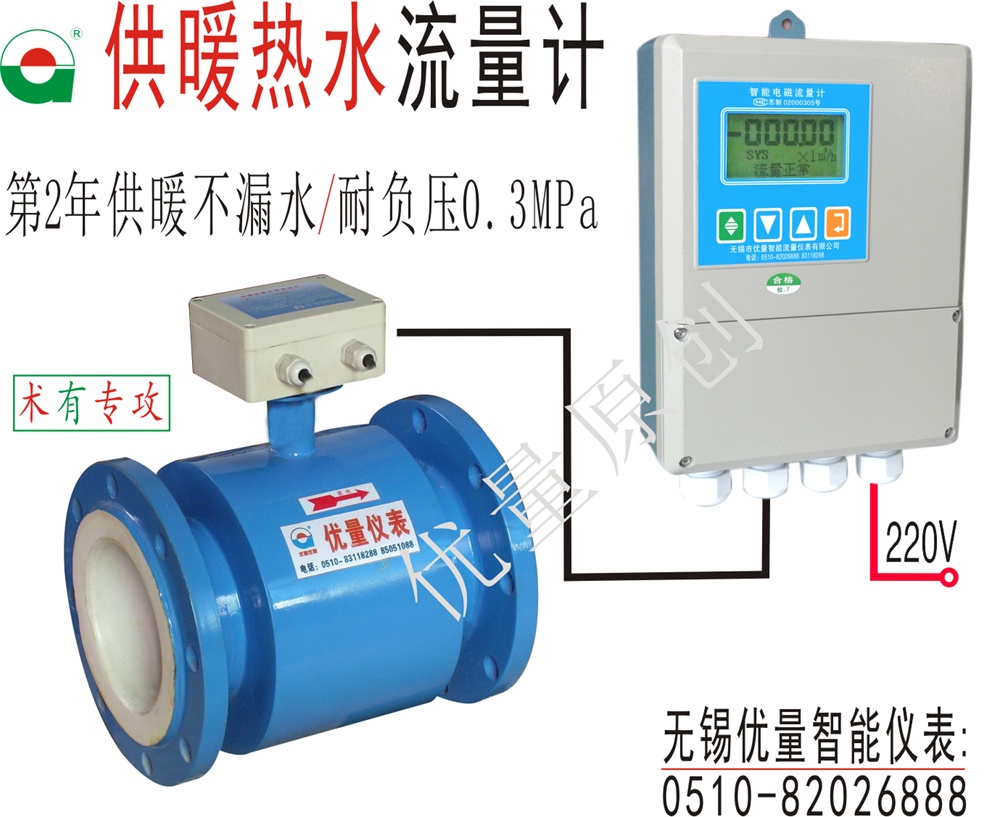

電磁流量計（北方供暖管道專用） |
|

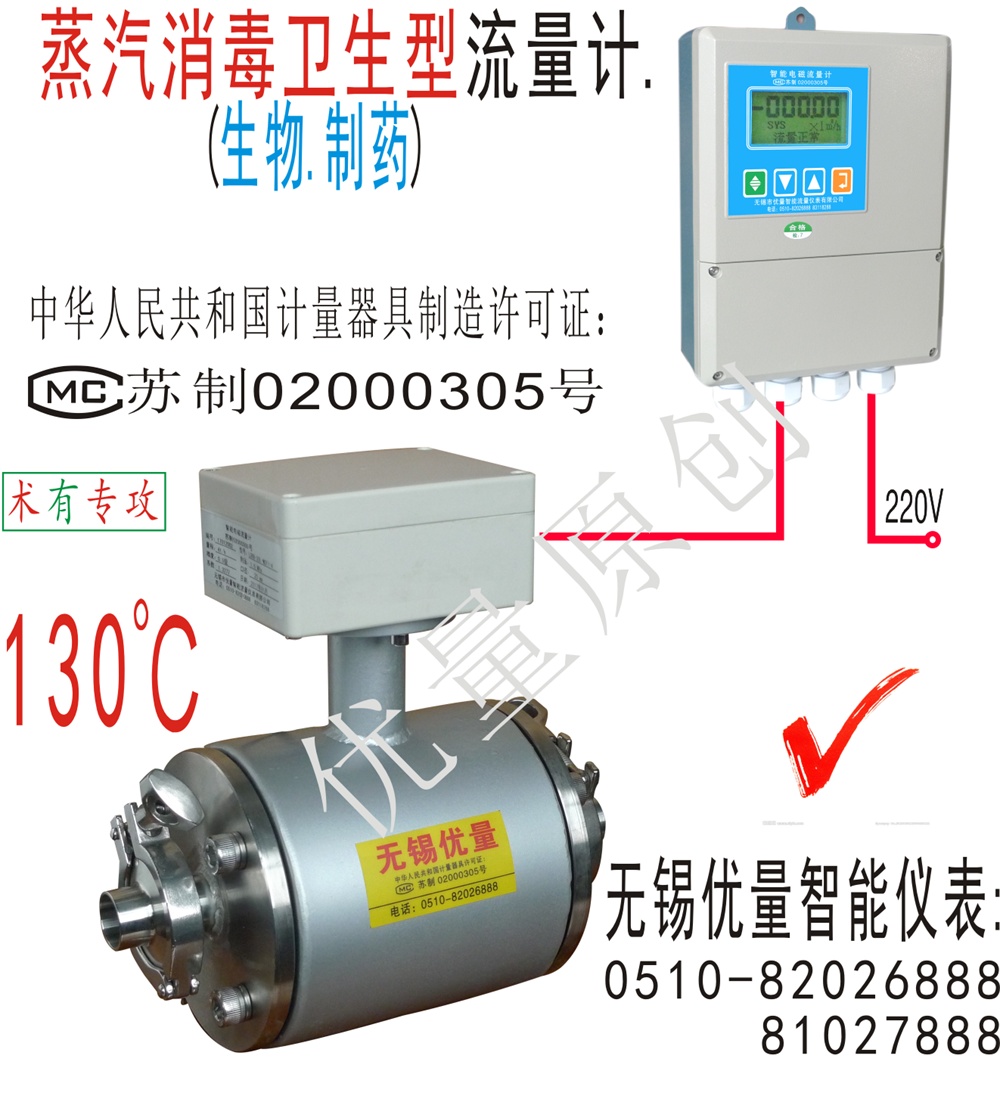

衛生型電磁流量計 |
北方供熱型電磁流量計 |
定量加料（防爆型） |
|
| |

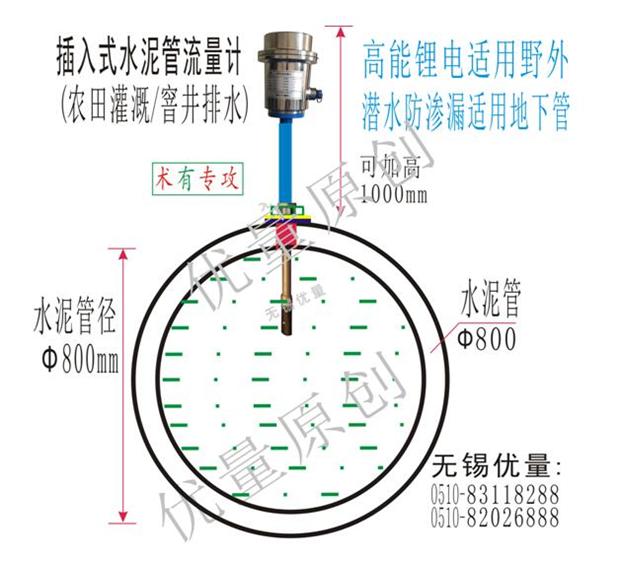

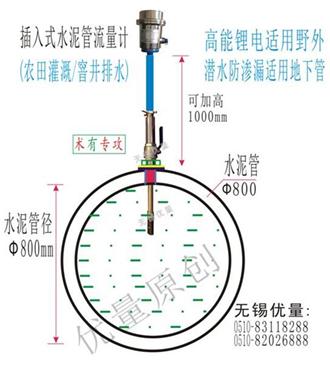

水泥管插入式流量計（智能遙控型）DN600/DN800/DN1000
（城市窨井、農業灌溉水泥管） |
| |
|
| |

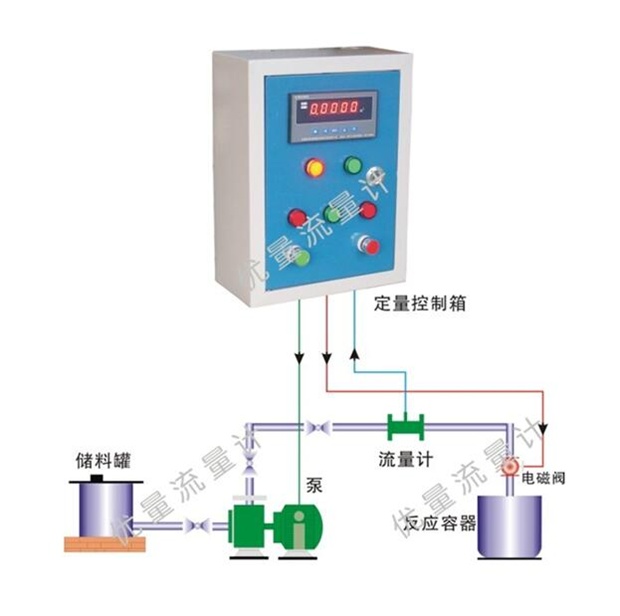

累計流量的定量控制：(普通型/防腐型/防爆型) |
|
設定定量值，自動關閉閥門，實現定量值控制！
|
技術：0510-83118288 82026888 81027888 |
| |
|
| |
|
|
無錫市計量測試中心 液體標定裝置 |
經無錫市計量測試中心標定過的流量計安裝現場 |
|
| |
歡迎訂制非標件、高標件---特種電磁流量計
選型/技術咨詢：0510-82026888 83118288 |
優點: |
1、人性化的全中文菜單 |
2、全數字、智能化、高精度 |
3、16位微處理器，高速運算 |
4、高清晰度液晶顯示 |
5、自檢和自診功能 |
6、空管歸零功能 |
7、在線調量程 |
8、正反計量 |
|
|
| |
|
| |
|
| |
|
| |
|
| |
產品細節——————-細微之處彰現實力
無錫優量 高精度流量計 免費咨詢:0510-82026888 83118288 |
|
|
|
●超亮超寬大液晶 |
●高強度高溫工業烘干漆 |
●耐溫防腐四氟內襯 |
|
| |
●背光設計，晚上也可正常讀數 |
●國際流行款，新增自檢報警燈
|
●雙向計量，特殊場合也能勝任 |
|
| |
IC插卡預收費/遠程電腦抄表---節約人工
無錫優量 技術：0510-83118288 82026888 |
|
無錫優量公司 數據采集系統 （實現自動抄表，自動生成報表）
五大特點：
1、實現下面流量計的數據和上面計算機顯示的采集數據完全一樣，沒有二次積算，避免貿易供需雙方矛盾產生.
2、自動抄表,節約人工,足不出戶.
3、實時計錄,歷史數據查詢.
4、隨時分析流量數據,便于生產和調度.
5、安裝簡單,無需調試,突破傳統專業人員的復雜調試,普通人員也能輕松安裝.
技術咨詢: 0510-8202 6888 8311 8288 QQ: 398931544 傳真:0510-85620996 83111131
|
|
|
| |
流量數據實時曲線 |
|
 |
|
| |
一、概 述
測量原理：
電磁流量傳感器是基于法拉第電磁感應定律而制成的，只是其中切割磁力線的導體不是一般的金屬而是具有一定電導率的液態流體或液固兩相流體。被測量的導電介質在磁場中作切割磁力線運動時，導電介質中會產生感應電動勢，感應電動勢由一對電極檢測，該電壓信號VE可用下式表示：
 |
二、選型編碼
 |
|
| |
電磁流量計接線
無錫優量 高精度流量計 免費咨詢:0510-82026888 83118288 |
|
|
| |
|
| |
LDBQ潛水型 電磁流量計-------她更懂得水性 |
|
| |
LDBF防腐型 電磁流量計-------防腐高手 |
|
| |
三、技術參數 |
公稱通徑系列DN（mm)
管道式四氟襯里：10，15，20，25，32
40，50，65，80，100
125，150，200，300，350，400，450，500，600
精度等級：
管道式：0.5級，1.0級
被測介質溫度：
普通橡膠襯里：-20—+60℃；高溫橡膠襯里：-20—+90℃
聚四氟乙稀襯里：-30—+100℃；高溫型四氟襯里：-30—+150℃
額定工作壓力：
管道式： DN10—DN65：2.5MPa
DN80—DN150：1.6MPa
DN200—DN1200：1.0MPa
|
輸出信號及負載電阻：
4-20mADC,0-500Ω
電極材料：
含鉬不銹鋼、鈦（Ti）、鉭（Ta）哈氏合金（HB）、鉑（PT）
防護等級：
潛水型：IP68，其他：IP65
供電電源：
220VAC±10%，50HZ±5%
直管段長度：
管道式：上游≥5DN，下游≥2DN
連接方式：
流量計與配置之間均采用法蘭連接法立連接尺寸應符合GB9119-88的規定 |
|
| |
□電磁流量計選型\流量范圍 |
通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
最小流量( m3/h) |
0.02 |
0.06 |
0.12 |
0.16 |
0.29 |
0.452 |
0.7 |
1.19 |
常用量程( m3/h) |
1 |
2 |
4 |
6 |
9 |
15 |
22 |
35 |
最大流量( m3/h) |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106 |
179 |
通徑 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
最小流量( m3/h) |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
常用量程( m3/h) |
55 |
85 |
130 |
190 |
340 |
530 |
750 |
1000 |
最大流量( m3/h) |
271 |
424 |
662 |
954 |
1690 |
2650 |
3810 |
5196 |
通徑 |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
最小流量( m3/h) |
45.2 |
57.2 |
77.6 |
85.5 |
101 |
138 |
180 |
229 |
常用量程( m3/h) |
1200 |
1400 |
1700 |
2000 |
2500 |
2800 |
3600 |
4500 |
最大流量( m3/h) |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
|
|
| |
專業生產全系列電磁流量計-------產品更全,品種更多
無錫優量 高精度流量計 免費咨詢:0510-82026888 83118288 |
| |
|
| |
|
| |
|
| |
四、管道選型說明 |
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等，都能適應被測流體的性質和流量測量的要求。
可測量的流體
由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只是電導率大于20us/cm的任何流體都能選用相應的電磁流量計來測量流量，因為非導電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速最好在0.1-5m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。?
電極、接地環材料的選擇：
選擇電極材料時，要考慮被測介質的耐腐蝕性，一般要比工藝管道材料高一個等級。
接地環可選擇與電極相同的材料，也可選擇與工藝管道相同的材料作接地環。
工藝管道為金屬管道且內壁無絕緣涂層時，可不選用接地環。
|
電極、接地環材料選擇：
| 電極、接地環材料 |
|
被測液體舉例 |
| 316不銹鋼 |
不耐無機酸、有機酸、氯化物的腐蝕，用于非腐蝕性介質 |
生活及工業用水、污水、礦漿、糖漿 |
| 含鉬不銹鋼 |
對溫度<80℃各種濃度的酸及堿溶液具有強的耐腐蝕性 |
磷酸、燒酸 |
| OCr18Ni12Mo2Ti |
| 鈦（Ti） |
特別適用于氯離子存在的場合使用，能耐氯化物（氯化鈣、氯化鉀、氯化銨、氯化鈉）硫化物、堿液的腐蝕 |
冷凍鹽水、海水、氨水雙氧水、乙酸 |
| 鉭（Ta） |
具有優良的耐腐蝕性，幾乎和玻璃相似，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸、王水、硫酸）的腐蝕。不耐堿、氫氟酸、氧化物及發煙硫酸的腐蝕。 |
鹽酸王水、硝酸、硫酸 |
| 鉑（Pt） |
幾乎適用于所有化學介質的腐蝕，但不適用于王水和銨鹽 |
濃硫酸、熱堿溶液 |
襯里的選擇：
襯里材料應根據被測介質的腐蝕性、磨損性的溫度來選擇。聚四氟乙烯（PIEE）襯里具有優良的耐強酸強堿腐蝕的性能，它也具有可靠的耐高溫性，高溫下不變形，不降色絕緣電阻的性能；它還具有不拈性，即不能和其他物質相粘接、表面光滑。因此測量粘度大（如糖漿）或容易結疤的介質（如氧化鋁）強腐蝕性介質（如硫酸、硝酸、鹽酸、磷酸等），溫度較高的介質或定期用蒸汽部洗管道的場合及有衛生要求的食品（如啤酒、牛奶、麥芽汁）均可選用四氟襯里。橡膠具有耐磨特點，廣泛用于測量水、工業用水、廢水、污水礦漿、泥漿、纖維漿等介質。
襯里材料選擇說明：
襯里 |
主要性能特點 |
可測介質舉例 |
注意事項 |
四氟（PTEE） |
耐熱耐腐蝕性能優良、表面光滑、不易粘著 |
高滲透性介質，如氫氟酸、鹽酸、醋酸等。強腐蝕性介質，如硫酸、硝酸、電解質、燒堿等。易結疤的介質。 |
可用于衛生要求的場，適用于高溫流體。溫度范圍為（-30—+150℃）用于正壓管道 |
橡膠 |
有極好的彈性，耐磨性好，耐沖擊。耐一般弱腐蝕性介質的腐蝕。 |
水、廢水、污水、纖維漿、礦漿、泥漿 |
廣泛用于非腐蝕或磨損性介質的場合。溫度范圍-20—+80℃。用于正壓管道 |
上限流量的選擇
由于通徑、流速、流量三者之間存在嚴格的函數關系，所以選型時可根據下表在對應的通徑下選擇上限流量值。
安裝地點的選擇：
為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
1）盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息。
2）應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3）應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95%
4）選擇便于維修，活動方便的地方
5）流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。
安裝在天津的電磁流量計現場（DN25mm）
|
|
| |
無錫優量公司 -------- 快速供貨 快件發貨(EMS、順風、圓通、CCES)
無錫優量 高精度流量計 免費咨詢:0510-82026888 83118288 |
1、泵壓型、自流型電磁流量計有現貨。（Φ6-Φ600mm、四氟內襯、含鉬不銹鋼電極、液晶顯示）
2、防腐型、潛水型、全不銹鋼電磁流量計訂貨后生產周期：5天
|
|
| |
請購買正宗的無錫優量公司產品，注意產品標識和包裝 |
|
|
|
專用面膜上有公司名稱和電話 |
專用面膜上有公司名稱和電話 |
外殼上有優量儀表字樣的標簽 |
|
|
|
|
優量公司專用彩色說明書 |
優量公司專用英文彩色說明書 |
優量公司專用包裝箱 |
|
| |
流量PLC控制工程設計，定量灌裝自動控制，恒流恒壓自動控制
技術咨詢電話：0510-82026888 83118288 |
承接自動化PLC工程設計，變流量PLC控制系統設計，集中控制流量系統，流量循環定量控制，流量比值控制PLC系統設計
技術：0510-82026888 83118288 85051088 |
|
| |
如需更詳盡的使用說明書
請來電:0510-82026888 83118288
|
| |
|
|
| |

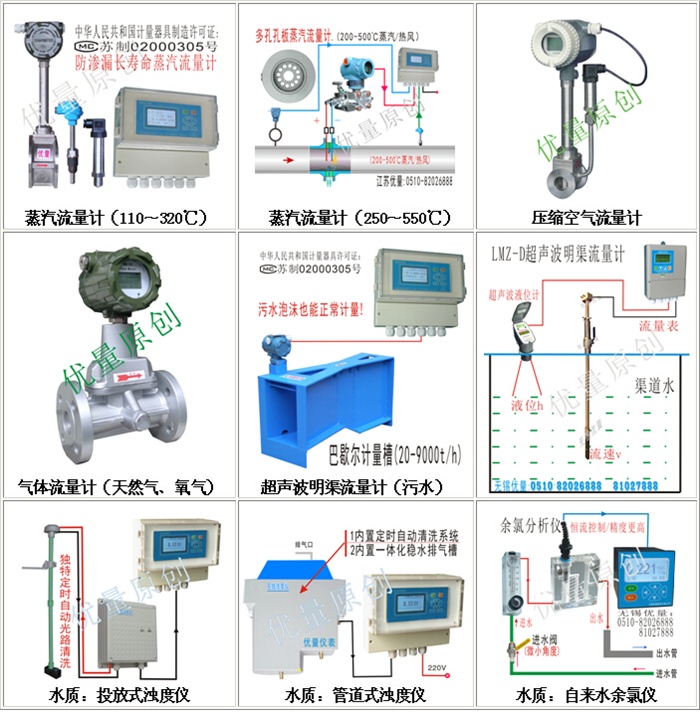

無錫優量其他產品：蒸汽流量計、氣體流量計、超聲波明渠流量計、在線濁度儀、自來水余氯儀
技術咨詢：0510-82026888 83118288 81027888 |
|
| |
|
| |
