時差法超聲波流量計的原理:
時差法超聲波流量計（Transit Time Ultrasonic Flowmeter）其工作原理如圖1所示。他是利用一對超聲波換能器相向交替（或同時）收發超聲波，通過觀測超聲波在介質中的順溜和逆流傳播時間差來間接測量流體的流速，在通過流速來計算流量的一種間接測量方法。

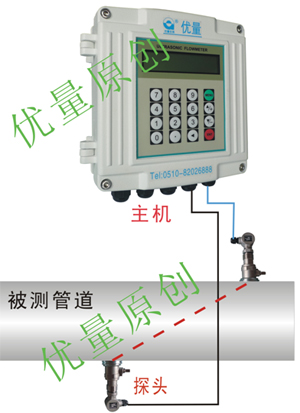

時差法超聲波流量計的原理

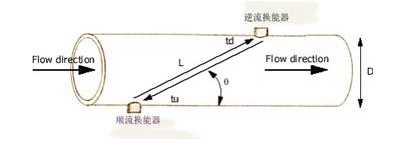

圖1中有兩個超聲波換能器：順流換能器和逆流換能器，兩只換能器分別安裝在流體管線的兩側并相距一定距離，管線的內直徑為D，超聲波行走的路徑長度為L,超聲波順流速度為tu,逆流速度為td,超聲波的傳播方向與流體的流動方向加角為θ。由于流體流動的原因，是超聲波順流傳播L長度的距離所用的時間比逆流傳播所用的時間短。流量Q可以表示為：
 |
 |
|
| |
外夾式超聲波流量計 |
適用介質:
1、 飲用水、河水、海水、地下水、冷卻水、高溫水、污水；
2、 潤滑油、柴油、燃油；
3、 化工液體；
4、 其他均質流體。
適用管道:
1、 普通金屬管道如：碳鋼、不銹鋼、鑄鐵、銅、鋁等；
2、 其他非金屬管道如：PVC、PR、玻璃鋼、水泥等管道。
備注：測量管道允許有內襯，內襯材料包括：環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚四氟乙烯、膠木等
|
|
|
| |
轉換器: |
|
|
正確選型:
請?zhí)峁┮韵聰?shù)據：
1、 介質名稱
2、 最大流量（Qmax）、最小流量（Qmin）
3、 最高/最低工作溫度
4、 材料及外徑（周長）、壁厚
5、 管道內襯材料（如果有請?zhí)峁┘昂穸?
6、 其他特殊要求 |
|
|
|
| |
測量精度 |
±1.0% |
重 復 性 |
0.2% |
流速范圍 |
0～32m/s（流速分辨率0.001m/s） |
工作電源 |
流量變送器和流量模塊24VDC（帶隔離） |
功?耗 |
工作電流50mA |
顯?示 |
正、負累積量、瞬時流量、流速、累計工作時間、日期、工作狀態錯誤代碼、超聲波信號強度與質量 |
操?作 |
可通過磁棒（流量變送器）或按鍵（流量模塊）操作顯示數據；
通過RS-485通訊連接專用二次儀表，可以遠程設置參數和顯示流量計數據，
傳輸距離可達1000米以上。 |
輸入信號 |
3路4-20mADC模擬輸入（選配）
2路三線制Pt100電阻信號輸入（選配） |
輸出信號 |
標配隔離RS-485輸出
兩路隔離型可編程OCT輸出（選配）
可擴展1-3路4-20mA輸出（選配） |
軟件升級 |
可通過E-mail傳送來的代碼文件實現軟件升級 |
定量控制 |
可編程內置定量控制器，可以使用外部輸入信號或者M(jìn)ODBUS指令啟動 |
數據記錄 |
可記錄前64天、前32個月、前2年累積流量和工作狀態，可記錄前16次上、斷電時間和流量，并可實現自動或手動流量補加 |
斷電保護 |
斷電10萬小時數據不丟失 |
防護等級 |
流量變送器IP68，流量模塊IP63，二次盤裝操作儀表IP63 |
|
| |
傳感器:
外夾式傳感器的安裝是將兩只傳感器夾裝在管道外壁，傳感器不與被測液體接觸。傳感器表面與管道外壁之間涂有聲耦合劑，該耦合劑可以是專用硅膠或高溫潤滑脂，傳感器用專用的卡具捆綁在管道上； 外夾式傳感器適用于不希望破壞管道的應用場合，適合測量腐蝕性、有毒性、高純凈度的液體。傳感器安裝在管道外面，可以完全不影響生產。適用于不適宜應用管段式傳感器和插入式傳感器的場合； |
|
| |
標準小型傳感器S1型 |
標準中型傳感器M1型 |
標準大型傳感器L1型 |
高溫小型傳感器S1H型 |
高溫中型傳感器M1H型 |
|
|
| |
技術參數 |
標準S1型 |
標準M1型 |
標準L1型 |
高溫S1H型 |
高溫M1H型 |
適用管徑 |
15-100 |
50-700 |
300-6000 |
15-100 |
50-700 |
材質 |
ABS
|
特殊高溫材料 |
工作頻率 |
1MHz
|
常用安裝方法 |
V（N、W）法 |
V、Z法 |
Z法 |
V（N、W）法 |
V、Z法 |
標定 |
整機配對標定
|
磁性 |
有
|
無 |
適用溫度 |
0-70℃ |
0-160℃ |
防護等級 |
IP65
|
外形尺寸 |
45×30×30 |
60×45×45 |
80×70×55 |
90×85×24 |
90×82×29 |
質量（克） |
75 |
250 |
650 |
94 |
150 |
介質種類 |
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體
|
介質濁度 |
≤10000ppm且氣泡含量小 |
適用管材 |
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里
|
管道襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等
|
信號電纜 |
標準配置：5米×2，可選配10米×2或15米×2
|
|
| |
|
|
DN150管道、超聲波流量計安裝現場 |
DN200管道、超聲波流量計安裝現場 |
|
| |
便攜式超聲波流量計 |
產品特點:
1、 傳感器的安裝簡單容易。測量過程不需破壞管道，不需停產，傳感器不與被測介質接觸,無壓損。
2、 轉換器電路為全數字化微功耗設計，內置可充電電池，可連續工作時間12小時以上。
3、 中文菜單操作界面，使用鍵盤、功能鍵進行參數設定； |
|
| |
正確選型:
請?zhí)峁┮韵聰?shù)據：
1、 介質名稱
2、 最大流量（Qmax）、最小流量（Qmin）
3、 最高/最低工作溫度
4、 材料及外徑（周長）、壁厚
5、 管道內襯材料（如果有請?zhí)峁┘昂穸?/font> |
| |
|
| |
V法安裝示意圖 |
Z法安裝示意圖 |
| |
標準配置:

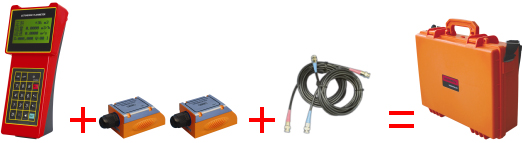

便攜式超聲波流量計的全套配置包括：轉換器+傳感器+連接電纜5m*2+傳感器安裝夾具+電源適配器+儀表包 其中：
1、傳感器的型號根據用戶的要求配置，也可以多選；
2、連接電纜可選10m*2或15m*2；
3、傳感器安裝夾具包括不銹鋼帶和不銹鋼鏈，根據管道口徑不同配置；
4、電源適配器既可以給轉換器供電，同時也可以給轉換器電池充電。
注意！
長期的現場應用經驗告訴我們，流量計使用當中出現的問題，80％以上是由于選型不當造成的，所以請?zhí)峁┰敿?xì)的技術數據，我們將向您提供最適合的產品。 |
|
| |
|
| |
|
|
無錫市計量測試中心 液體標定裝置 |
經無錫市計量測試中心標定過的流量計安裝現場 |
|
特 別 推 薦-----多元化產品，為您想得更多 |
|
無線遠程數據采集系統-----小時報表/日報表/月報表/年報表
技術咨詢：0510-82026888 81027888
|
|
流量PLC控制工程設計，定量灌裝自動控制，恒流恒壓自動控制
技術咨詢電話：0510-82026888 83118288 |
承接自動化PLC工程設計，變流量PLC控制系統設計，集中控制流量系統，流量循環定量控制，流量比值控制PLC系統設計，技術：0510-82026888 83118288 85051088 |
|
| |
|
| |
